一种多层级机构数据库表设计的思路

在实际开发过程中,经常存在多个层级结构的设计,而且多个层级结构还需要排序。这里通过将多级结构的数据在同一张表中(无需多张表进行关联),并通过level的巧妙设计来实现单表查询。

level的设计原则:0.*.* 其中,0是顶级结构,第一个*是顶级结构下的结构,第二个*是顶级结构下的结构下的结构。

举个栗子:

1、创建部门架构表:

CREATE TABLE department (
	`id` BIGINT UNSIGNED  NOT NULL AUTO_INCREMENT,
	`name` VARCHAR(255) NOT NULL DEFAULT '' COMMENT '部门名称或下属机构名称',
	`level` VARCHAR(255) NOT NULL DEFAULT '0' COMMENT '部门级别字符串',
	`parent_id` BIGINT UNSIGNED NOT NULL COMMENT '父级主键id',
	`seq` BIGINT UNSIGNED NOT NULL DEFAULT 0 COMMENT '排序号',
	`mtime` INT UNSIGNED NOT NULL DEFAULT 0 COMMENT '更新时间',
	`ctime` INT UNSIGNED NOT NULL DEFAULT 0 COMMENT '创建时间',
	`muser_id` INT UNSIGNED NOT NULL DEFAULT 0 COMMENT '修改人',
	`cuser_id` INT UNSIGNED NOT NULL DEFAULT 0 COMMENT '创建人',
	PRIMARY KEY(`id`),
KEY `idx_level` (`level`)
)ENGINE=INNODB DEFAULT CHARSET=utf8mb4 COMMENT '部门架构表';

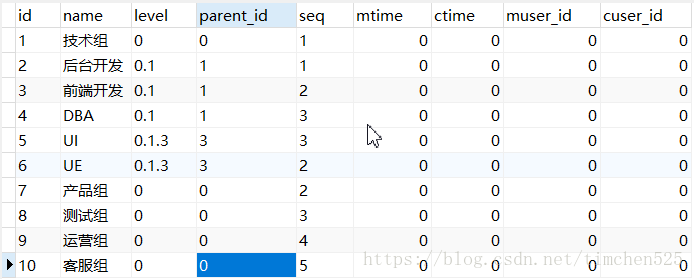

2、生成如下数据

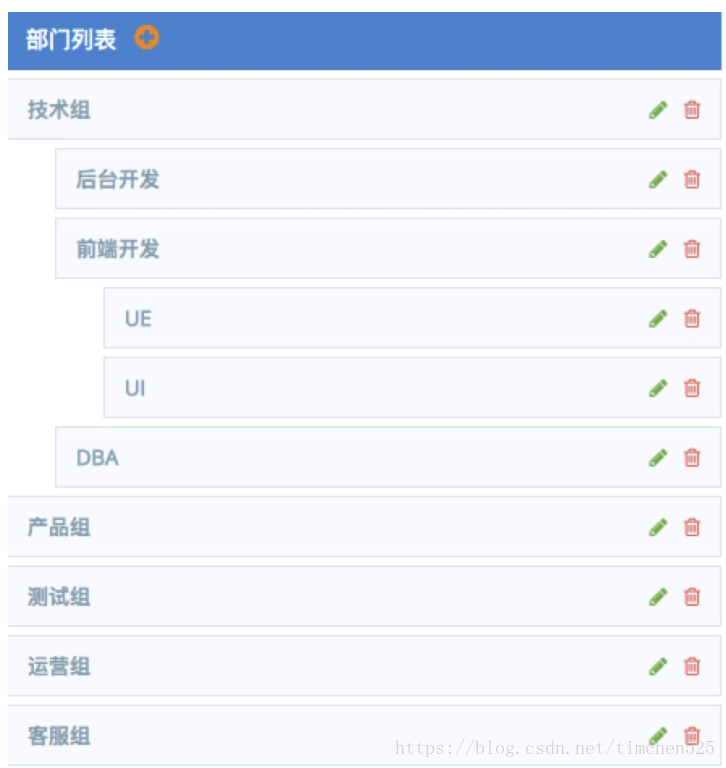

3、业务图对应如下



level说明:

UE(id是6)是属于前端开发(id是3),而前端开发是属于技术组(id是1),因此,UE的level是0.1.3 依次为顶级的id到最靠近自己的id。



使用场景:

比如:

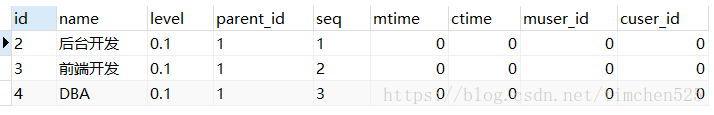

(1)如果想查询所有技术组下一级的架构,可以用如下sql语句:

SELECT * FROM department WHERE `level` LIKE '0.1';

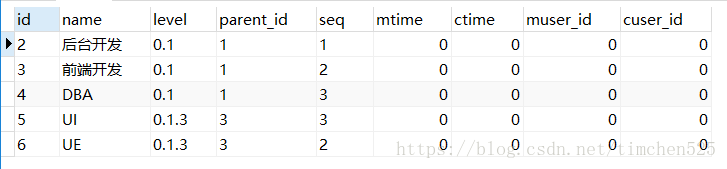

(2)查询所有技术组下所有的架构包括下一级的下一级等等

SELECT * FROM department WHERE `level` LIKE '0.1%';
